歴史をたどると、CayinのN8はNutube 6P1をポータブル製品に応用した最初の製品であり、衝撃吸収構造を自社開発し、マイクロフォニック効果を排除し、真空管の暖かく厚みのあるサウンドで多くの顧客の支持を得た製品となりました。
N30LEは、2つの異なるハードウェア回路を使用し、Nutube 6P1のために2つの異なるスタイルの真空管による音色を設計しました。
つまり、ユーザーが真空管の音色を選択する際、ボーカルに適したClassicモードと、インストゥルメントに適したModernモードを選ぶことができます。あるいは、太く暖かいトーンにはClassicモード、透明でダイナミックなトーンにはModernモード。お好みに合わせてお選びいただけます。
どのモード、どのスタイルであっても、好きな方も、そうでない人もいる。それは個人の主観的な感覚によるものであり、使用するシステム全体に関わるものだと言えるでしょう。そのため、今回のN30LEでは、可能な限りの解決策を提示しました。

初段は東芝製ローノイズJFETバッファーアンプ。2段目はNutube 6P1真空管ラインアンプで、音色回路のメイン電圧ゲインを供給します。また、音色のスタイルとリスニング体験を決定する音色回路の中核でもあります。3段目は東芝製低ノイズJFETで構成されたバッファードライバーで、音色回路全体の駆動能力を向上させています。

【Classicモードの音色の回路】
ループなしのゼロ負帰還で各ステージはローカルフィードバックで動作し、各ステージのゲインがトータルゲインを決定します。真空管アンプ回路の歪みが支配的で、トータル出力のTHD値は高めです。高調波歪み特性とサウンドは典型的な真空管サウンドと言えるでしょう。Cayinの前作N8やN3Proは、このようなスタイルの回路を採用しています。

【Modernモードの音色の回路】
ループによる負帰還で負帰還回路でトータルゲインを決定しています。クロスステージ・ループ負帰還の導入により、トータル出力のTHD歪は大幅に減少しています。高調波歪み特性とサウンドは、真空管テイストを抑えた現代的なソリッドステート回路スタイルにやや傾いていると言えるでしょう。このようなスタイルの過去の製品の代表は、C9とN8iiです。

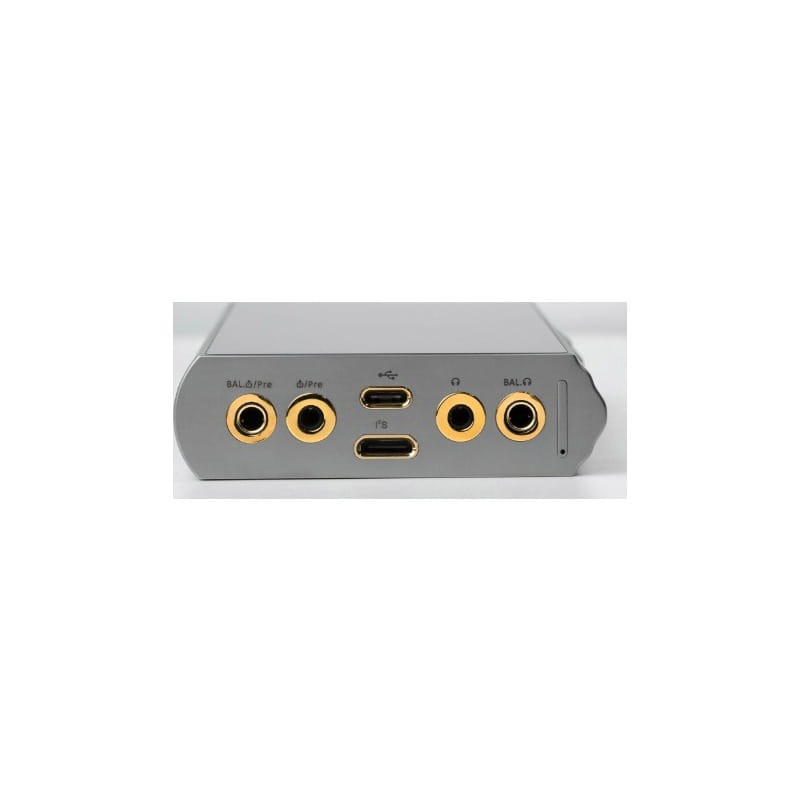

N30LEのアナログ出力には、PO、LO、プリアウトがあります。パワー増幅段、電圧増幅段に関係なく、すべて独立して設計されています。従来、Cayin真空管の音色の設定はPOのみでした。しかし、N30LEでは全てのアナログ出力で音色の選択が可能です。N30LEでは、Nutube Classic、Nutube Modern、ソリッドステートの3種類の音色を選択できます。ユーザーの好みや使用するヘッドホン、または聴く音楽のスタイルに合わせて自由に選ぶことができます。

ポータブルオーディオ製品の設計には、サイズ、放熱、バッテリー持続時間など様々な制約があります。しかし、音質を第一に考え、放熱やバッテリー持続時間の制限を比較的無視した場合、N30LEはHyperモードをしようすることで究極のパフォーマンスを提供します。 N30LEのパワーアンプ・ステージはディスクリート・コンポーネントを採用し、A級とAB級のデュアル動作モードが可能です。動作電圧によってPとP+のデュアル出力モデルがあります。N30LEは従来モデルとは異なり、これら4つのモードをバランス出力、シングルエンド出力に関わらず任意に組み合わせることが可能で、A級とP+を同時に動作させることもできます。
Hyperモードは、クラスA、P+、そして究極のパフォーマンスを実現するための数々の動作調整を組み合わせたものです。上記の異なるモードを単純に組み合わせたものとは異なります。ハイパーモードは、N30LEの究極の性能を発揮できるように、Aクラスの静的動作電流と動作電圧を引き上げるものです。Hyperモードでは、サウンドはよりピュアで透明感があり、フル・ダイナミックでより良いサウンド・ステージとなります。Hyperモードを使用すると、より多くの熱が発生し、バッテリーの持続時間が短くなります。そのため、Hyperモードを使用する場合は、できるだけ換気と冷却の行き届いた環境でご使用ください。

N30LEの電源設計は、N30LEの開発において重要かつ最も重要な部分と言えるでしょう。電源サブシステムは、複雑な構造と優れた性能を持つ複数の電源で構成されています。各電源は、各シーンの負荷と電力要件を満たすため、システム制御の下、それぞれの役割を担っています。

A. メイン電源 ムラタ製470mF/5.5Vスーパーキャパシタ（EDLC）、DMFシリーズ
12570mAh超大容量ポリマー3.8Vリチウム電池。 Cayinがポータブル製品にEDLCを採用するのは初めて。FARAクラスのスーパーキャパシタは、ESR（等価直列抵抗）が極めて低く、充放電応答特性が極めて速くなります。主電源フィルターコンデンサーEDLCと12570mAh 3.8Vリチウムイオンポリマー電池がN30LEの電源センターを形成し、あらゆる音楽用電源の動的性能要件を満たします。
リチウムイオンポリマー電池パックは直列2並列構造を採用し、容量と内部抵抗を測定し、並列に使用する必要があります。N30LEの優れた動力性能と豊富な定負荷安定出力の基本は、この主電源構造にあります。

B. 増幅回路の電源：
N30LEは、大電流ダイナミック型ボルテージレギュレーターLT8334を4個搭載する独立したヘッドホンアンプ回路です。リニアレギュレーターICによる2段目の電圧レギュレーションを断念する代わりに、LCエンハンスド・フィルター回路を使用し、第2レベルのフィルタリングを実現し、ヘッドフォンアンプ回路に直接供給しています。これにより、電源を限りなくクリーンにすることができます。また、内部抵抗を低くすることで、より高速なレスポンスを実現することができます。

C. DAC回路の電源：
2つのAK4499EQ DACチップは、2つの完全に独立した電源システムを使用しています。左右チャンネルDACは完全に独立した電源を使用し、各DAC電源にはTPS61087ステップアップ回路1個、LP5907シリーズLDO回路2個、TPS7A2050 LDO回路1個が含まれます。さらに重要なのは、各AK4499EQのVREFH電源には、独立したRCフィルター回路を持つAK4499EQに電源を供給するために、超低ノイズ、ダイナミックLDOレギュレーター回路LT3045を1つ使用していることにあります。24個のパナソニック製POSCAP大容量コンデンサを使用し、AK4499EQの性能を最大限に引き出しています。

D. FPGA とクロックシステムの電源：
FPGAは、3つのLP5907低ノイズLDOから個別に3.3V、1.8V、1.2Vを供給されています。デュアル・フェムト秒クリスタルクロック回路は、1.8Vの動作電圧を供給する独立した低ノイズLDOレギュレータ1個で駆動します。

E. 各サブ電源のフィルターコンデンサは、パナソニックPOSCAPタンタルポリマーコンデンサを使用しています。NP0とX7Rの高品質コンデンサとともに、電源システムのダイナミック性能を総合的に向上させることができます。

クアルコムSnapdragon 665をメイン制御として使用しAndroid 12.0、8G+256Gストレージ構成、HiBy OSシステム。
ディスプレイ仕様： 5.99インチ、InCell 18:9フルHD 1080×2160。
コーニング社ゴリラガラスをリアプレートとして使用。ジェスチャー操作、ダブルタップによるスリープ解除、その他の操作に対応。

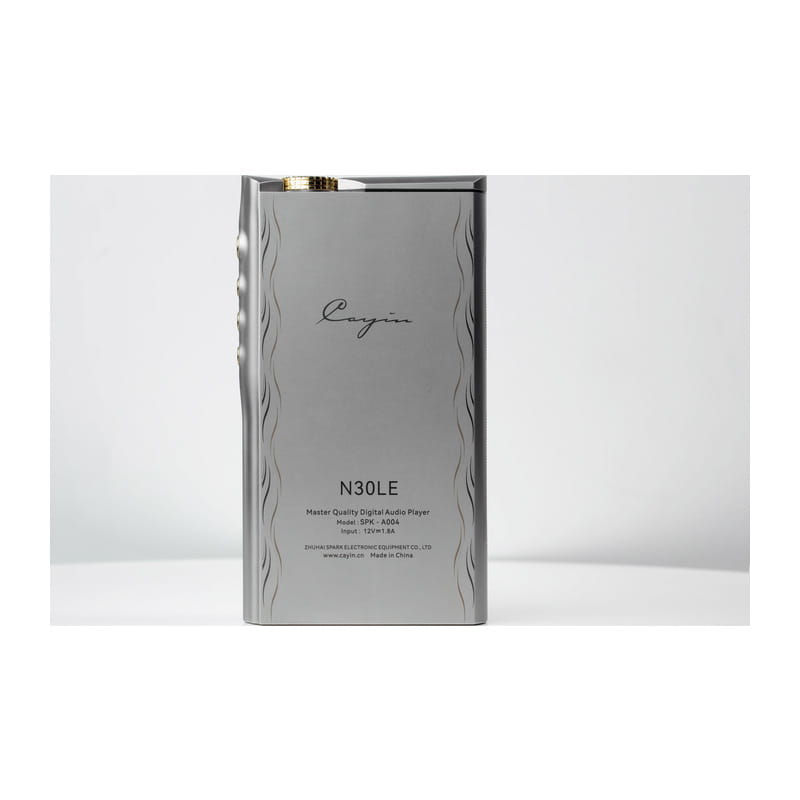

N30LEのケースは、TC21というチタン合金を使用しており、高強度硬度、耐酸化性、耐食性などを持っています。また、チタンの重量は、同じサイズの銅やスチールよりも軽いのが特徴です。 その結果、Cayin最大のバッテリー容量と最大サイズのポータブルDAPとして、N30LEの正味重量は650gになりました。
チタン合金の利点は明らかですが、欠点も明らかです。つまり、その熱伝導率はアルミニウムや銅、さらにはステンレスよりもはるかに低いのです。DAP製品にとって放熱は常に設計上の重要なポイントです。N30LEは回路構成上、発熱する箇所が多く、主な発熱源は、2つのDACチップ、8チャンネルのIV変換回路、4チャンネルのディスクリート・ハイパワー・ヘッドホン増幅回路です。最大の放熱効果を得るため、N30LEのシャーシはチタン合金のブロックから作られ、CNC加工されています。リアパネルとシャーシは一体となっています。こうすることで放熱面積を大幅に増やすことができます。 メインフレームもCNC削り出しの一体構造で、真空管部分、ディスプレイ、バッテリー、PCBAなどの物理的な分割のみを効果的に行っています。N30LEには、3枚のグラフェン熱伝導シートと4枚の熱伝導シリコンシートがあり、熱を吸収した後、メインフレームに熱を伝え、本体を考えた放熱を行います。
