Flux-50 Filter

ハイエンド・グレード インライン フィルター

近年の省エネ志向の高まりにより、家庭内のAC電源は、インバーター回路やマイコンを搭載した家電製品が急速に増加しております。さらにパソコン等のデジタル機器から発生する高周波ノイズが加わり、オーディオ・ビジュアル機器へ供給する電源環境の汚染は深刻な状況でこれらの機器の本来の性能を十分発揮させる事が困難になっています。 フルテックでは電源ケーブルからACパワータップやオーディオ機器の間に挿入するアダプタータイプのフィルター内蔵型インラインフィルターユニットを開発。徹底したノイズ除去と電源ケーブルを介して侵入する有害な振動対策機能を兼ね、有害なノイズや振動を遮断したクリーンな給電でかつてないクリアなサウンドを実現します。

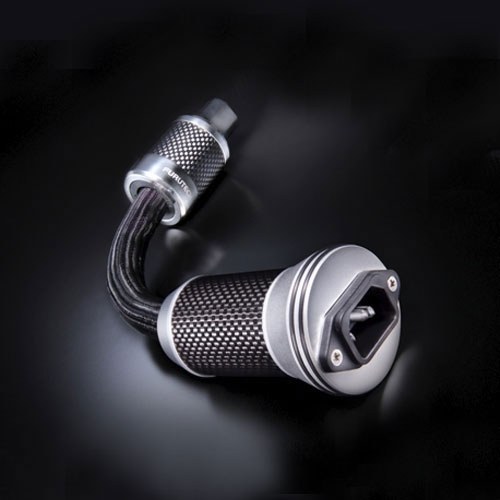

AC電源のノイズ成分を徹底的に除去するためのアダプタータイプ・フィルター内蔵型給電ユニット。電源ケーブルからパワータップやオーディオ機器の間に挿入する形で使用することで外部からのノイズの遮断だけでなく、電源部から外部へのノイズ拡散も防ぎ、クリーン給電をおこないます。 インレットプラグにはフルテックの最高級プラグのFI-50(R)を採用。ハウシング部はステンレス合金からの削り出し、内部には制振性のある特殊樹脂を採用、さらに外側はカーボンファイバーで仕上げた3層構造。また、ケーブルクランプ部分には重厚で制振特性を持つ特殊金属を採用することで強力な制振効果を発揮しています。電極部には高伝導性を有する純銅を採用。ロジウムメッキ処理をした上でαプロセス処理を施しています。　また、不要な輻射ノイズを抑え、オーディオ装置全体のクオリティを向上させるためのアースジャンパーも装備しています。

ケーブルはα-導体(OCC素材)の高密度導体を採用し、伝送特性に影響をもたらす絶縁材には振動と外部からのノイズを遮断するとともに柔軟性を合わせ持ったカーボンパウダー混入の高機能PVCを用いた2重シース構造。ケーブルの外装には強度の高いナイロン編組を使用することで音質を向上させます。特殊な隔離構造を使用したケーブルと剛性の高いプラグの融合で万全の振動対策により電源ケーブルを介して侵入する有害な外部振動の遮断が実現します。

フィルターはインレットコネクターと一体化された直列コイルとコンデンサーにより構成されるフィルター回路で100KHzで約8dB、500KHzで約14dBのノイズ成分を減衰させる特性。電極はロジウムメッキを施し、フィルターの内部には振動の影響を軽減するためにエポキシ材を充填させたカスタムメイドを採用。極太コイルによる低損失フィルターにより、ノイズ除去効果を高めながらもエネルギーの制御感を持たないメリットを生み出します。スイッチングノイズ等高周波の除去に大きな効果を発揮します。

フィルターを包む筐体はアルミ合金削り出し、内部にはインレットフィルターに非接触にした状態で電磁波吸収材「GC-303」を採用、外側はカーボンファイバー仕上げ、ケーブルクランプ部も重厚な制振金属採用。筐体そのものもスタビライザー効果を発揮し、振動や電磁ノイズを除去します。

■ ケ-ブル仕様 構造・材質
・導体: α-導体(68 本/0.127 mm×7)× 3, 外径:2.8 mm
・絶縁体: 特殊なポリエチレン(赤、黄、自然色) , 外径:5.4 mm
・シ-ス-1: RoHS指令適合　カーボンパウダー混入柔軟性PVC(内層)
・シ-ス-2: RoHS指令適合　柔軟性PVC(外層), 外径:16.5mm.
・シ-ルド: 0.12mm　α-導体撚合せ編組　　
・仕上がり外観: ナイロン糸編組, 外径: 17. 5 mm Approx

■ 電気的特性
・ 最大導体抵抗 4.5 Ω/km 　JISC3005 6 20℃　　　
・ 最小絶縁抵抗 2500 MΩkm 　　 JISC3005 9.1 20℃
・ 耐電圧 AC.3000 V/1 min. JISC3005 8
