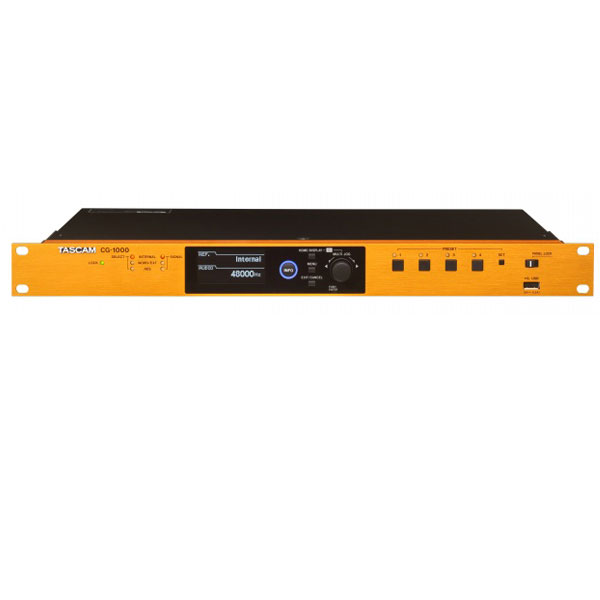

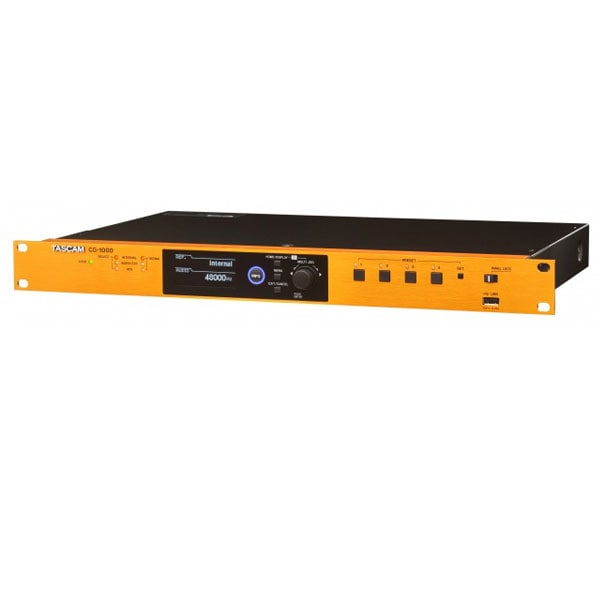

インターナルクロックに高精度OCXO採用。 ジッターマネジメントやグリッチレス リロックなどの先進機能を搭載したマスタークロックジェネレーター。
レコーディングスタジオ、サウンドエンジニアならびにミュージシャン向けのCG-1000』。
用途や環境に合わせて最適な機種が選択可能なマスタークロックジェネレーターのラインアップです。
用途や環境に合わせて最適な機種が選択可能なマスタークロックジェネレーターのラインアップです。
インターナルクロックには、環境温度に左右されない高精度OCXOを採用。
クロックジェネレーターの心臓部となる水晶発振器には、高精度かつ環境温度に精度が左右されないOCXO(恒温槽付水晶発振器)を搭載。TCXO(温度補償型水晶発振器)を上回るクロック周波数精度+/-0.01ppmを誇り、ワード出力の周波数安定度は+/-0.005ppm/日以下という高精度な同期システム構築を実現します。
10MHz対応外部入力端子を搭載し、更なる高精度化に対応。
10MHz対応外部入力端子を装備していますので、ルビジウムクロックやGPSクロックを供給可能な場合には、システムの更なる高精度化にも対応が可能です。

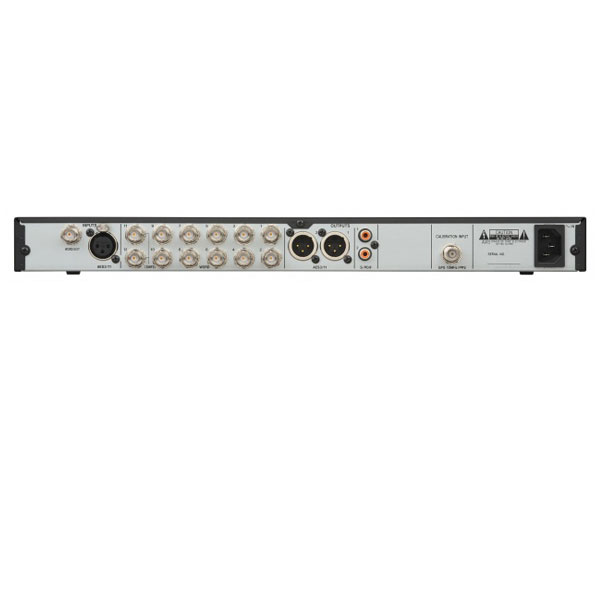

豊富な入出力端子により大規模なオーディオ同期システムにも対応が可能。
12系統のワードクロック出力をはじめとする豊富な出力端子。12系統のワードクロック出力に加え、AES3/AES11、S/PDIFデジタル出力をそれぞれ2系統装備しており、大規模なオーディオ同期システムに も対応可能です。12系統のワードクロック出力のうち2系統は、2xFs、4xFs、256xFsの出力も可能で、ProToolsなどのDAWシステム 構築にも対応します。
安定したクロックを供給するジッターマネジメント回路。
FPGA、およびディスクリート ループフィルタによるPLL(位相同期回路)を採用した自社設計の回路により、外部クロックのジッターを低減。ビデオ/ワード出力へ安定したクロックの供給が可能で、システムの安定性を向上させます。
クロックのドロップアウト時および復帰時にノイズや音切れを発生させないグリッチレス リロック回路。
マスタークロックのドロップアウトが発生した場合、対策が施されていない機器では、クロックのドロップアウトおよび復帰時に音切れやノイズが発生するリス クがあります。『CG-1000』では、常時外部リファレンスクロックを計測し、クロックのドロップアウトが発生した際に高性能ホールドオーバー技術にて 擬似的なリファレンスクロックを保持します。ドロップアウトからの復帰時にはグリッチを出すことなく復帰したリファレンスへ再同期を行うことで、音声のノ イズや音切れを防ぎます。
主な仕様
- WORD/EXT INPUTS > コネクター
- BNC
- WORD/EXT INPUTS > 入力レベル
- 0.5Vp-p～5.0Vp-p
- WORD/EXT INPUTS > 入力インピーダンス
- 75Ω/50Ω(メニューにて75Ω/50Ω/OFF選択)
- WORD/EXT INPUTS > WORD CLOCK
- 32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192kHz
- WORD/EXT INPUTS > ATOM
- 10.0 MHz
- WORD/EXT INPUTS > GPS
- 10.0MHz
- WORD/EXT INPUTS > 許容周波数偏差
- +/-50ppm
- WORD/EXT INPUTS > AES3/11 INPUT > コネクター
- XLR-3-31(1:GND、2:HOT、3:COLD)
- WORD/EXT INPUTS > AES3/11 INPUT > 入力レベル
- 0.2Vp-p～10Vp-p
- WORD/EXT INPUTS > AES3/11 INPUT > 入力インピーダンス
- 110Ω
- WORD/EXT INPUTS > AES3/11 INPUT > フォーマット
- AES11-2003、AES3-2003、IEC60958-4
- WORD/EXT INPUTS > AES3/11 INPUT > 対応周波数
- 32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192kHz
- WORD/EXT INPUTS > AES3/11 INPUT > 許容周波数偏差
- +/-50ppm
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > コネクター
- BNC
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > 入力レベル
- 0.5～5.0 Vp-p
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > 入力インピーダンス
- 50Ω(メニューにてON/OFF選択)
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > ATOM
- 10.0 MHz
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > GPS
- 10.0MHz、PPS
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > コネクター
- BNC×12(1-12)
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > 出力レベル
- 1.0Vp-p～3.5Vp-p(メニューにて0.5Vステップ可変)
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > 出力インピーダンス
- 75Ω
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > 対応周波数
- 32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192kHz
1/4xFs、1/2xFs、1xFs、2xFs、4xFs、256xFs (OUTPUTS 11-12のみ対応)
※最大出力:Fs192kHzまで対応 - WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > コネクター
- XLR-3-31(1:GND、2:HOT、3:COLD)×2(1-2)
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > 出力レベル
- 2.5Vp-p
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > 出力インピーダンス
- 110Ω
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > フォーマット
- AES11-2003、AES3-2003、IEC60958-4
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > 対応周波数
- 32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192kHz
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > コネクター
- RCAピンジャック ×2(1-2)
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > 出力レベル
- 0.5Vp-p
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > 出力インピーダンス
- 75Ω
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > フォーマット
- IEC60958-3
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > USB (データ転送専用) > コネクター
- USB Bタイプ 4ピン
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > USB (データ転送専用) > フォーマット
- USB2.0 High Speed (480Mbps)
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > USB (データ転送専用) > 電源定格
- DC5.0V、0.2A
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > USB (データ転送専用) > 内部発振器性能 > 形式
- OCXO
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > USB (データ転送専用) > 内部発振器性能 > 周波数精度
- +/-0.01ppm(工場出荷時)
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > USB (データ転送専用) > 内部発振器性能 > 周波数安定度
- +/-0.005ppm/日
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > USB (データ転送専用) > 内部発振器性能 > その他 > 電源
- AC100V～240V、50/60Hz
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > USB (データ転送専用) > 内部発振器性能 > その他 > 消費電力
- 10W
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > USB (データ転送専用) > 内部発振器性能 > その他 > 外形寸法
- 483(W)×45(H)×299(D)mm
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > USB (データ転送専用) > 内部発振器性能 > その他 > 質量
- 3.1kg
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > USB (データ転送専用) > 内部発振器性能 > その他 > 動作温度
- 0℃～40℃
- WORD/EXT INPUTS > AES3/11 INPUT > CALIBLATION INPUT > WORD OUTPUTS > AES3/11 OUTPUTS > S/PDIF OUTPUTS > USB (データ転送専用) > 内部発振器性能 > その他
- ※RoHSに対応しています。※仕様および外観は改善のため予告なく変更することがあります。
- 付属品
- 電源コード
ラックマウントビスキット
取扱説明書(保証書付)
