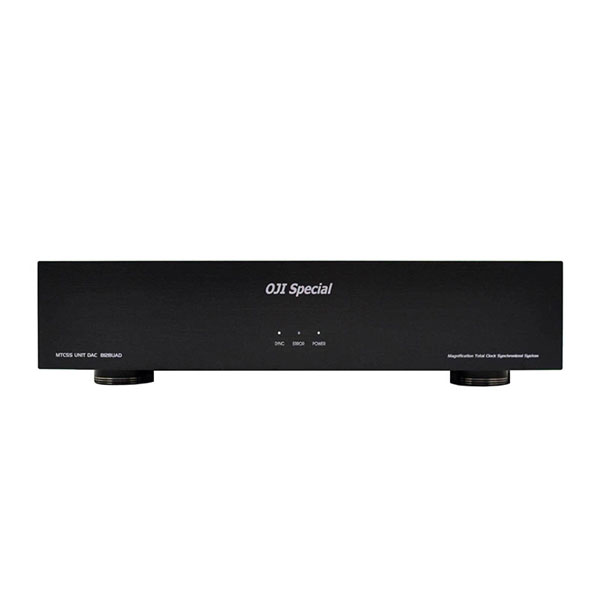

    MTCSS Unit DAC 8128 UAD

    新品同様
    買取金額 ¥200,000
    <全品対象>
    買取金額10%アップ適用
    ¥220,000
    <全品対象・下取限定>
    買取金額15%アップ適用
    ¥230,000
    商品コード:
    200000008768

    マスタークロック同期システム搭載のコンプリートバランス出力DAコンバーター

    • ・MTCSS UnitDACが追い求めた入力と出力の2つの理想
    • ・クリーンなクロックを供給するハイレゾ対応10MHzマスタークロック同期
    • ・理想的なバランス動作をするコンプリートバランスアナログ出力

    入力 単一理想クロック

    デジタルオーディオで最も大切な要素はレベル方向を決定するデータと、時間方向を決定するクロックです。

    しかしながら多くの周波数と位相がずれたクロックが同居し、サーボなどのノイズも同居するプレイヤーは、デジタルオーディオの最後の要となるクロックに悪影響を与えてしまいます。どんなに綺麗にしようとしてもゼロには出来ず、少なからず悪影響が残ります。このほんの少しの悪影響も必ず音に影響が出てしまうのがオーディオの難しさであると言えましょう。
    MTCSS UnitDACは、サーボノイズや異なる周波数が入り交じってノイズを含む可能性のあるトランスポートで発生させたクロックをあえて捨て新に1つのクリーンな10MHzクロックから時間軸情報となるクロックを生成してDACに送り込みます。
    MTCSS UnitDACは、理想に近づくための超高精度クロックや、ルビジウムクロックなどをダイレクトに導入可能です。

    出力 従来の2倍の超高ダイナミックレンジと完璧なバランス動作を追求

    今までどれほど多くの異なる回路を持ったオーディオ製品が登場したでしょうか!?これらは全て理想を追い求めたからに他なりません。音を完全に復元するためには、全てにおいて直線性と対称性が必要です。音の発生の原理の理想を求め音波を完全な形で復元するためです。
    しかしながら全てのアナログ回路は完全では無く直線性や歪みはもちろんのことスピーカーの振動板を前後対称にドライブする理想動作にはなりませんでした。

    アナログ回路は細かく見ますと正負対称ではありません。しかしながら理想的な伝送や再生をおこなう場合には完全に対称であることが必要です。
    MTCSS UnitDACでは、2つのDACユニットを使い正負をそれぞれデジタルにて位相反転させて理想的なバランス出力を得ております。(Complete Balance)これにより、DAC回路が持っているノイズを増幅すること無く、2倍のダイナミックレンジと完全対象なバランス出力を得ました。
    完全対称なバランス出力は、プリアンプなどへの伝送時に起こりえる不要なノイズの影響を極限まで理想的に抑えることが出来、さらにバランス再生では、正負(スピーカーやヘッドフォンでの押側(凸)とへこむ側〔凹))の動きが同じドライブとなるコンプリートバランス再生という理想的な再生をサポートいたします。

    MTCSSとは

    Magnification Total Clock Synchronized System は、内部で使用されている様々なクロックを1つの10MHzマスタークロックから発生させ、全てのデジタルオーディオ動作をおこなうトータルクロック同期システムです。
    異なる周波数だけでなく、表示は同じでも誤差で異なる周波数の場合や同一周波数でも位相がずれているクロックは相互に影響し合いデジタルオーディオで大切なクロックを汚してしまいます。これらを1つの10MHzクロックで動作させることでクリーンなシステム構築をおこないます。

    MTCSSUnit内部に搭載されている10MHzマスタークロックは、厳選したクロックを使用。
    お手持ちのSPDIF接続されているCDトランスポートとDACの間にシステムアップすることでサーボやディスプレイスキャンなどCDトランスポート内で汚されたクロックを断ち切り、新に10MHzマスタークロックで動作するMTCSSの世界を堪能することが可能です。

    10MHzアトミックマスタークロック同期

    オーディオデジタルデータをアナログデータに戻す際に大切なのはクロックです。 CDなどのデジタルデータには録音された時の大切な時間軸情報は含まれておりません。CDですと44.1KHzの正確なクロックで元の音楽データに戻すことが前提なのです。
    この時間軸情報となるクロックは再生時にシステム内で与えてアナログデータに戻すものであり、このクロックが不正確だったり、揺れ(位相雑音)があったりしますとCDを作った際に意図した音楽データに戻らないことは容易に想像できます。
    またデジタル処理にはビット単位でおこなう更に高倍率のクロックが必要です。
    高音質再生にはデータの正確性だけで無く、再生側に正確なクロックが必要なのです。

    現時点でもっとも優れた精度のクロックは原子クロックであり、ハイエンドオーディオやマスタリングスタジオなどのプロのオーディオ現場ではルビジウムクロックが多く使われております。

    またクロックは位相雑音という、中心周波数近傍の揺れが必ず存在し、どんな正確なクロックでもそれぞれ音質の異なるシステムになります。アトミッククロックはもちろんのこと、超高精度水晶を使った発振器、音質が優れたクロックソースなど、MTCSSUnitは世界的な標準となる10MHzのクロックを使いSPDIFを生成することが可能です。
    MTCSSUnitは、従来10MHzのマスタークロックを利用するときに必要だったクロックジェネレータは不要でダイレクトに入力可能です。

    10MHzルビジウムアトミッククロックなどのクロックとMTCSSUnitさえあれば夢だったルビジウムクロックを使ったハイレゾリューションオーディオシステムも構築出来ます。

    DPAT Seven64 Model 496とのトータルマスタークロック同期

    DPAT Seven64 Model 496はDPAT内部の10MHzマスタークロックで動作しております。位相差のある様々なクロック発振器が同居しない、クリーンな環境での再生を目指しましたが、MTCSSUnitを使うことで、DACに出力されるデジタルデータの処理全てをDPAT Seven64 Model 496搭載の10MHzマスタークロック動作させることが可能です。

    もちろん10MHzマスタークロック同期環境で作られたSPDIF内のクロックをあえて捨て、さらに外部からルビジウムアトミッククロック等入力し、クロック毎に異なる音質の変化を楽しむことも可能です。

    ノイズを混入させないハードウエア処理

    視覚的な要素となる周波数表示などのディスプレイはノイズの発生源として知られています。
    文字を表示させるために表示用クロックでスキャンをしたり、様々なデジタル的な動作をするからです。
    またソフトウエア的な表示処理は発生する動作周波数も決まっていない非同期ノイズとなり、一度発生してしまったこれらのノイズを取り去るのは至難の業です。
    これらのノイズは音楽データをアナログデータに戻す際に大切なクロックに混入しノイズとなって汚してしまいます。
    MTCSSUnitではスキャンを必要とする文字ディスプレイなどの表示器は一切排除し、クリーンな動作を目指しました。

    信号の流れを考慮した配置とシステム

    オーディオではその役割にあわせた配置が大切です。クリーンなクロックシステムを構築する場合にも同様で、それは端子から機器内部にも及びます。
    MTCSSUnitは入出力関係などオーディオ的に十分考慮した配置やシステムとしリーケージフラックスなどノイズの発生がほとんど無いトランスとしては最高峰となるトロイダルトランスを使用したり、ノイズを伝導する原因となる鉄などの磁性体を徹底的に排除した極厚オールアルミ二重シャーシケース、放熱のための空気孔は高価なステンレスメッシュを採用するなど、ハイエンド再生に必要なアトミッククロックを理想的に使うために、妥協をしないクリーンクロック同期を目指しています。
    また外装パーツ装着ネジはもちろんのこと、内部基板装着ネジ、基板装着スタッドなど、全てステンレスやBS(ブラス)製の非磁性体構造とし、徹底した非磁性化をおこなっています。

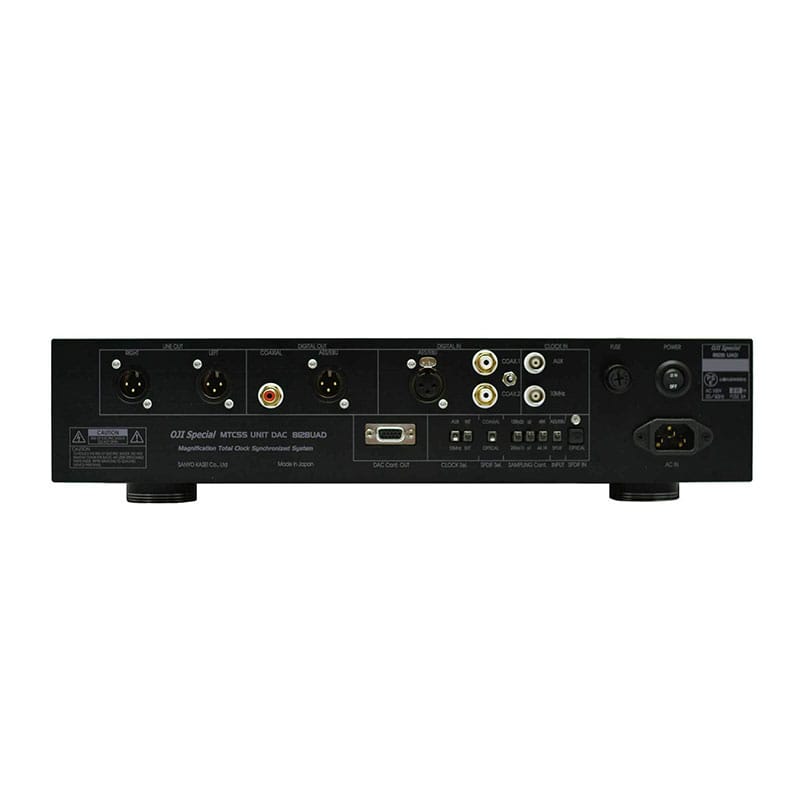

    多彩な入出力対応

    MTCSSUnitは現在のPCMオーディオで使われている多くのデジタル入出力に対応しています。
    フォーマットはPCM16bit 44.1KHz ~24bit192KHzまで対応 出力は入力の影響を断ち切るために設定された固定出力になります。入力のサンプリングレートが変わっても出力サンプリングレートが変わること無く動作可能です。

    ※DACによってはサンプリングレートが変わる際に音楽が途切れる場合や保護回路が働くことがありますが、MTCSSUnitを使用する事で、PCオーディオなどで起こるこれらの現象を回避出来る場合があります。

    入力
    SPDIF光/SPDIF同軸/AES/EBU

    出力(MTCSS 同期されたSPDIF出力)
    SPDIF同軸/AES/EBU

    仕様内容

    ■製品名

    MTCSS UnitDAC
    10MHzマスタークロック同期型完全バランス出力DAC

    ■型名

    8128UAD

    ■内部

    マスタークロック周波数 10MHz

    ■入力

    16bit 44.1KHz -24bit 192KHz
    SPDIF optical
    SPDIF RCA Coaxial
    AES/EBU (8128UA)

    ■外部クロック入力

    10MHz Master Clock BNC
    MTCSS Special Clock BNC

    ■出力

    44.1KHz -192KHz 24bit
    SPDIF RCA Coaxial
    AES/EBU(8128UA)
    DAC Unit コントロールデジタル I2S DSUB出力
    (D_DAC UNIT)

    ■アナログ出力

    出力端子 XLR端子 × 1系統
    出力インピーダンス 約100Ω

    ■出力サンプリング操作

    44.1 / 48 / 88.2 / 96 /176.4 / 192 KHz 24bit

    ■電源

    AC100V 20W

    ■大きさ

    430(W) x 88(H) x 230(D)  足、スイッチ、コネクタ等の出っ張り含まず

    ■質量

    約4.9Kg

    ■付属品

    製品マニュアル

    ・一部補強材料として鉄部材使用あり
    ・入出力端子はカスタム可能です。AES/EBUは生産時工場オプションとなります。
    ・仕様は性能向上等のため予告なく変更することがあります。予めご了承願います。
    ・本製品は受注生産カスタム製品のため発注時仕様確認をして製作いたします。
