クロックソースへの干渉を減らし、可能な限り純粋なクロック信号を生成するクロックジェネレーター
内蔵クロックは電源などのシステムリソースを他のコンポーネントと共有し、システム負荷の変化による電気パルス、他の電子部品との干渉、ネットワークからのノイズ、システムによるジッター効果など、クロック信号に干渉する状況が数多くあります。Silent Angel GXはクロックソースへの干渉を減らし、可能な限り純粋なクロック信号を生成するクロックジェネレーターです。イーサーネットの動作基準クロックと同じ2系統の25 MHzユニットを含む4系統のクロック出力を搭載。 4基のクロックユニットは、干渉とノイズを排除するために十分な間隔で配置され、電気的に分離されています。GXはシステムの性能を最大限に引き出し、システムを次のレベルに引き上げます。
25MHz×2、10MHz×2、4系統のクロック出力
現在、10MHzが最も一般的なワードクロック周波数ですが、徹底的なテストの結果、Silent Angelの開発チームはオーディオおよびネットワークデバイスの理想的な周波数が25MHzであることを発見しました。 GXは25MHzを2系統、10MHzを2系統、計4系統のワードクロック出力を搭載し、コストパフォーマンスに優れたシステムアップグレードを提供します。
クロックには、Silent Angel製品に搭載し定評のあるTCXOクロックを25 MHz用にカスタマイズ。ネットワーク上の遅延とジッターの問題を解決し、正確なデータ伝送を実現しています。
対応インピーダンスは50Ωと75Ω。BNC端子にチップを内蔵。電圧の変化を感知し、接続した機器に合わせてインピーダンスを自動で切り替えます。
クロックには、Silent Angel製品に搭載し定評のあるTCXOクロックを25 MHz用にカスタマイズ。ネットワーク上の遅延とジッターの問題を解決し、正確なデータ伝送を実現しています。
対応インピーダンスは50Ωと75Ω。BNC端子にチップを内蔵。電圧の変化を感知し、接続した機器に合わせてインピーダンスを自動で切り替えます。
徹底したノイズ対策
各クロックユニットは信号干渉を排除するため、十分な空間を確保できるようシャーシから個別に設計されています。また、電源供給回路も独立しており、相互の干渉やノイズ対策も徹底して実施しています。
Silent Angel Power Module
軍事レーダー用基準に基づき新規開発した電源回路’Silent Angel Power Module’を搭載。ノイズ対策だけでなく、高い電源供給能力を実現しています。

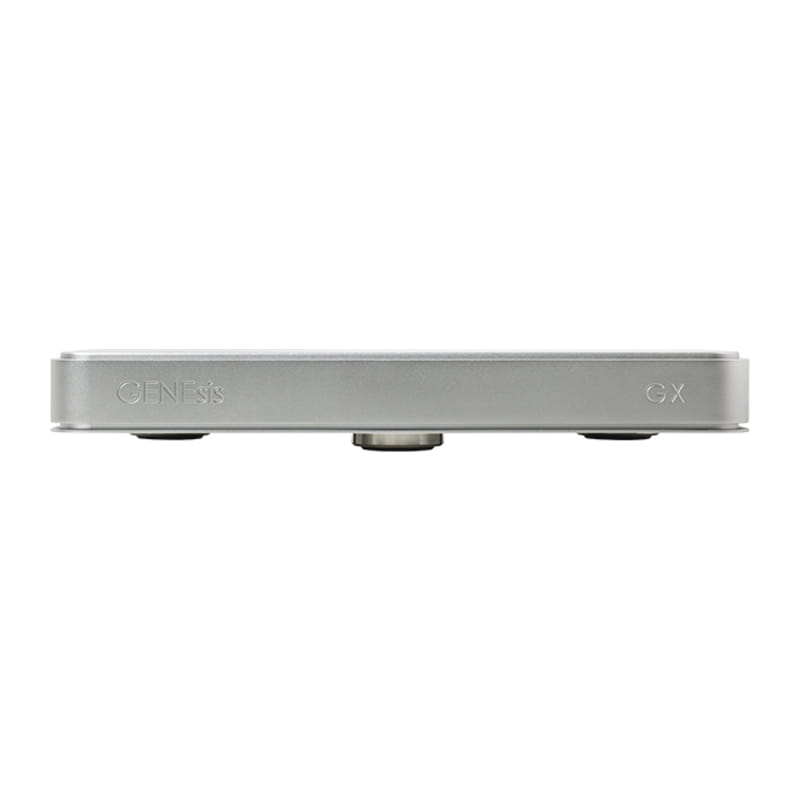

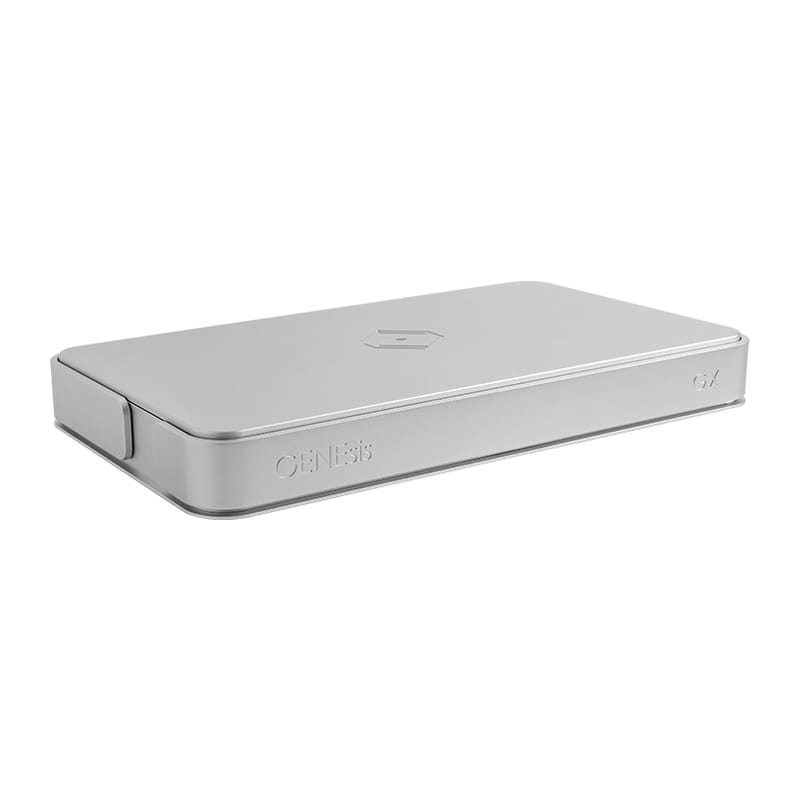

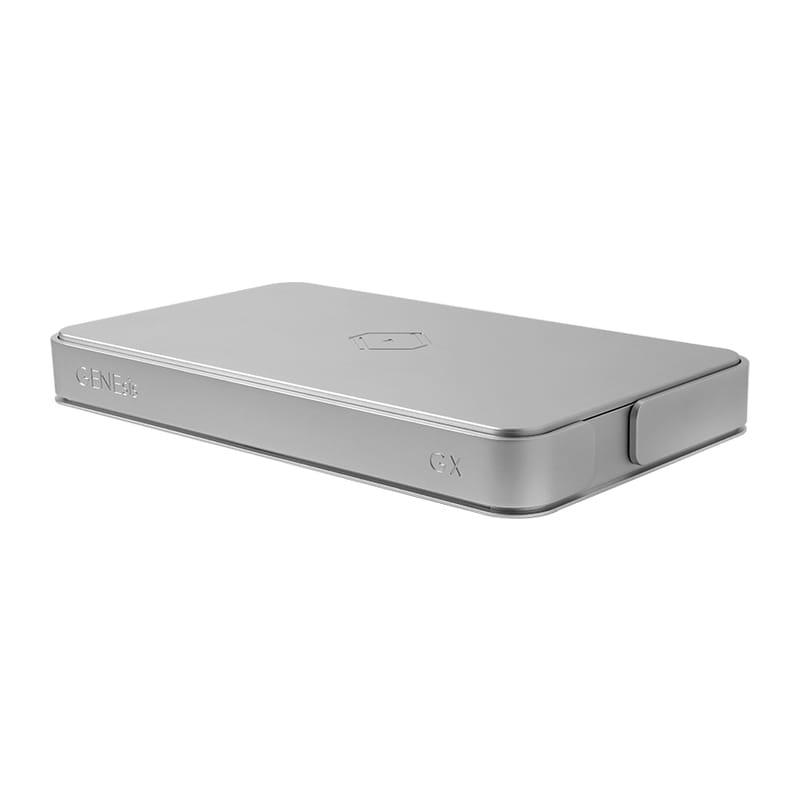

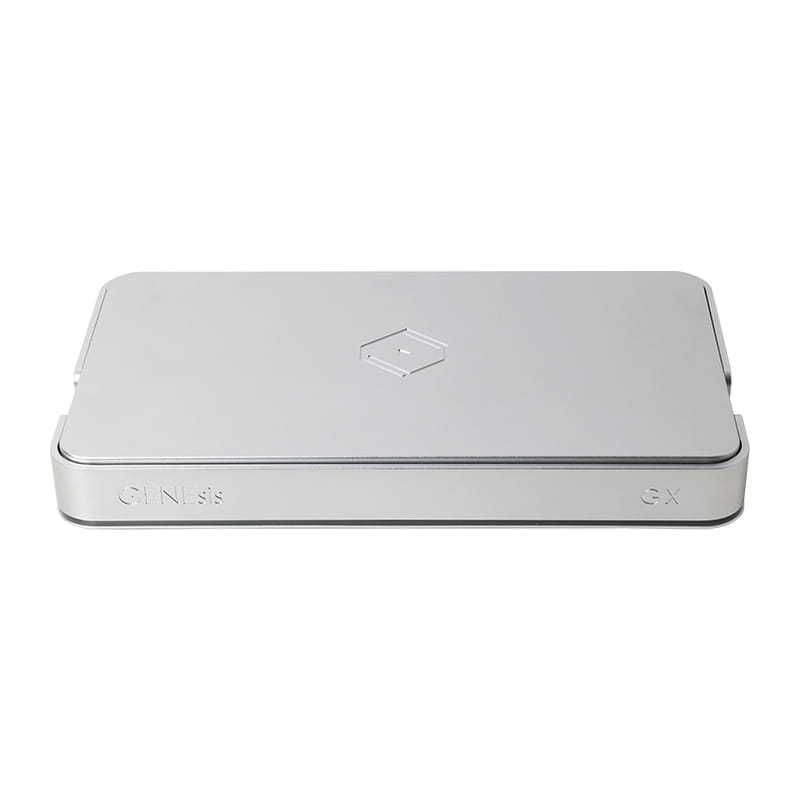

堅牢で先進的なデザイン
異種合金を組み合わせることで、シールディング効果を高め、漏洩磁束をコントロール、さらに防振対策を実現。フロントパネル/リアパネルを分割し、それぞれに厚さ5mmのアルミ合金プレートを使用し、振動による共振を分割させています。
・天板
亜鉛メッキ加工した2.0 mm スチールプレート(インナー)、5.0 mm のアルミ合金プレート(アウター)
・底板
亜鉛メッキ加工した1.2 mm スチールプレート(インナー)、5.0 mm のアルミ合金プレート(アウター)
・天板
亜鉛メッキ加工した2.0 mm スチールプレート(インナー)、5.0 mm のアルミ合金プレート(アウター)
・底板
亜鉛メッキ加工した1.2 mm スチールプレート(インナー)、5.0 mm のアルミ合金プレート(アウター)
主な仕様
- 本体カラー
- Silver
- 電源
- (AC) 100V, 50/60Hz

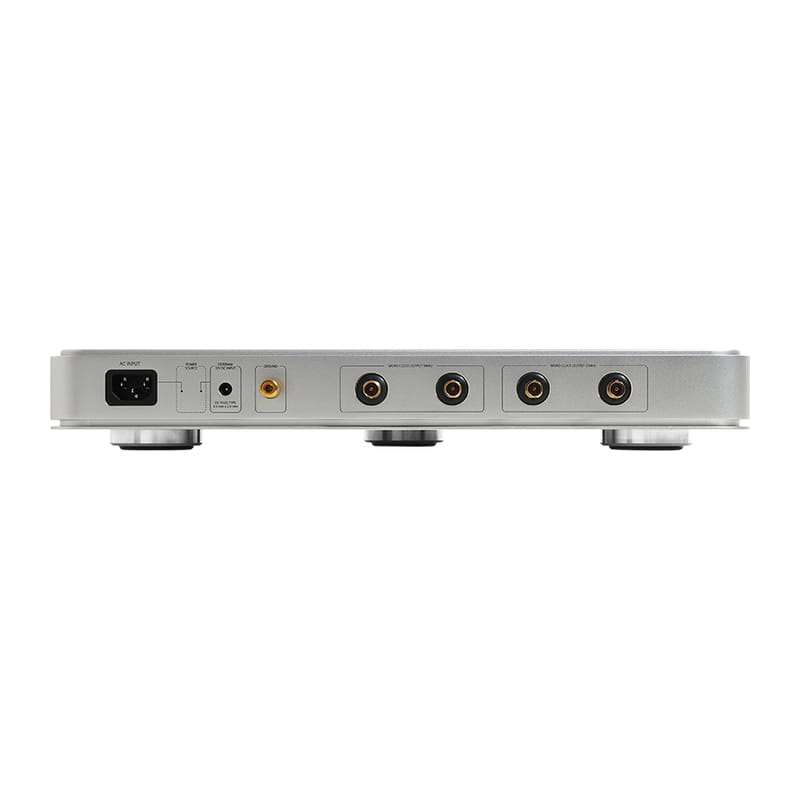

(DC) 12V/1A (5.5mm x 2.5mm コネクター) - 接続端子
- 25MHz クロック出力端子 x 2 (BNC、金メッキ、50Ω/75Ω、矩形波)
10MHz クロック出力端子 x 2 (BNC、金メッキ、50Ω/75Ω、矩形波)
アース端子 x 1 - LED インジケーター
- AC Power LED x 1
DC Power LED x 1 - 動作温度
- 動作時 : 0 ~ 30°C
保管時 : -20 ~ 70°C - 動作湿度
- 動作時 : 10% ~ 90% RH (結露なし)
保管時 : 5% ~ 95% RH (結露なし) - 寸法
- 439 (W) x 63 (H) x 250 (D) mm
- 重量
- 7.4 kg
- 付属品
- 電源ケーブル、BNC ケーブル(50Ω)×4、クイックスタートガイド
- 保証期間
- 1 年
